Abwasserkanal Emscher, Bauabschnitt 40

08.12.2019

Abwasserkanal Emscher, Bauabschnitt 40 Ein Projekt der Superlative

Allgemeines
Die PORR Bau GmbH hat von derEmschergenossenschaft im Jahr 2013 den Zuschlag für den Bauabschnitt 40 des neuen Emscher Abwasserkanals
erhalten. Dieses 10 km lange Teilstück besteht aus zwei parallelen Tunnelröhren, die im Tübbingverfahren hergestellt wurden. Der Vortrieb erfolgte mit zwei Erddruckschilden und ist seit Juni 2017 abgeschlossen. Neben dem Tunnelvortrieb erstellt die PORR ARGE 14 Schächte und baut zwölf davon
vollständig für den Betrieb des Abwasserkanals aus. Dabei entstehen in den bis zu 45 m tiefen Baugruben komplizierte unterirdische Ingenieurbauwerke. Die Kuststoffauskleidung dieser Schächte führte IKT Systems aus.

Technische Herausforderungen Grundsätzlich müssen die Schachtbaugruben mit einer Außenwand und zwei Trenn- bzw. Mittelwänden versehen werden. Zusätzlich müssen in einigen Schächten bis zu zwei Drallkammern eingebaut werden. Über diese wird im Betriebszustand das Abwasser von den oberen Zuläufen nach unten in den Hauptkanal geleitet. Während des Betriebs können die Schachtbauwerke einem erhöhten Säureangriff ausgesetzt sein, deshalb werden die Schächte in säurewiderstandsfähigen Beton (SWB) ausgeführt. Schächte, in denen das Abwasser zukünftig über eine Drallkammer zufließt, müssen zusätzlich zum SWB mit PE-Platten ausgekleidet werden.

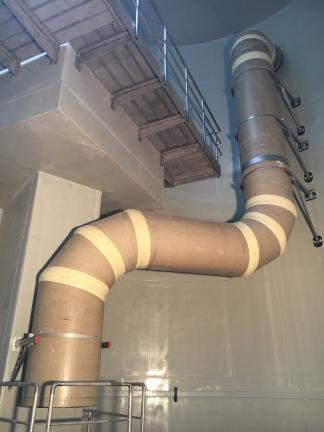

GFKPE
GFKPE

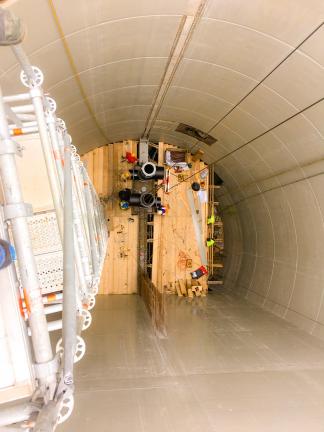

Emscher
Emscher

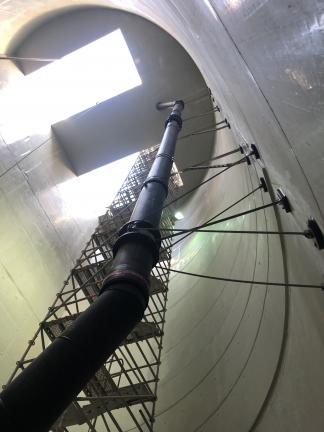

PE Auskleidung
PE Auskleidung

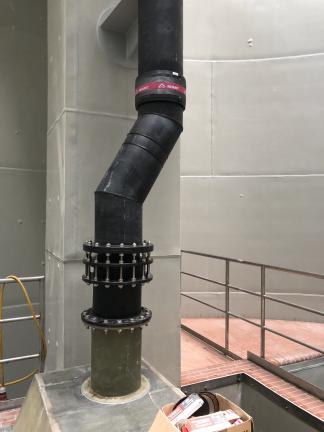

Drallkammer
Drallkammer

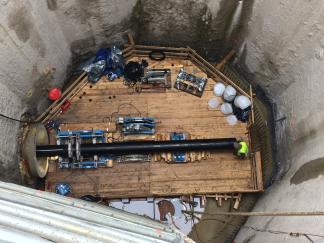

RohrinRohr
RohrinRohr
PE800
PE800

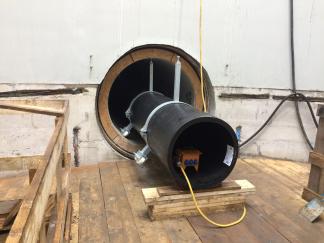

RohrinRohr2
RohrinRohr2
